Author Topic: Hoe heb jij jouw schotel opgesteld ?  (Read 28054 times)

0 Members and 1 Guest are viewing this topic.

Offline mobilhome

  • Bronze Member
  • *
  • Posts: 604
  • : be
  • Welkom op het leukste forum !
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #90 on: March 01, 2011, 06:53:53 PM »
Gisteren geplaatst,vandaag nog getuned... op de vier sats van 85 tot 90% uitslag. Achterste schotel is draaibaar opgesteld...
Triax TD 88 met multifeed 19,2   23,5    13     28,2








groetjes,
Mijn opstellingen:
Dreambox 800 HD op Triax 88cm multifeed(19,2-23,5-13-,28,2)op Samsung 42"
mini satontvanger innovio HD voor de mobilhome
Xtrend ET 9000 /vizyon motor op LG 55LM960V
TV Vlaanderen abbo

Offline EL Bandito

  • Platina Member
  • *
  • Posts: 10049
  • LuxSat Forum, het verbindend element in satellite.
    • LuxSat Satellite
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #91 on: March 12, 2011, 08:28:03 AM »



Vorige week ook weer eens een schotel opgehangen voor mijn DM8000.

Het is een Triax 78 cm met 4x duo Alps LNB.

Ik ben erg dik tevreden mee.




Offline LuxSat

  • Administrator
  • Platina Member
  • *
  • Posts: 20478
  • : be
    • LuxSat Satellite
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #92 on: March 12, 2011, 02:02:11 PM »
Ziet er netjes uit  :cool:
  Groetjes van Jef
Visit our advertisements they keep it free for you and help pay our server costs

Offline kabiela

  • Bronze Member
  • *
  • Posts: 307
  • : be
  • transmissie Belg
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #93 on: September 29, 2011, 08:41:31 AM »


Vorige week ook weer eens een schotel opgehangen voor mijn DM8000.

Het is een Triax 78 cm met 4x duo Alps LNB.

Ik ben erg dik tevreden mee.



ziet er keurig uit hoor

Offline rof-fel

  • V.I.P Member
  • ****
  • Posts: 179
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #94 on: January 13, 2014, 08:36:08 PM »
Mijn Schotel installatie eens grondig aangepakt.

Ik had een rotor installatie maar op mijn rotor kwam nogal veel speling en soms dus ook maar een zeer mager signaal.

Na wat rond neuzen besloot ik een viosat Big Bisat te nemen. In combinatie met Alps lnb's (nu weet ik dat hier veel over gezegd is maar toch. Ik ben al jaren tevreden.)

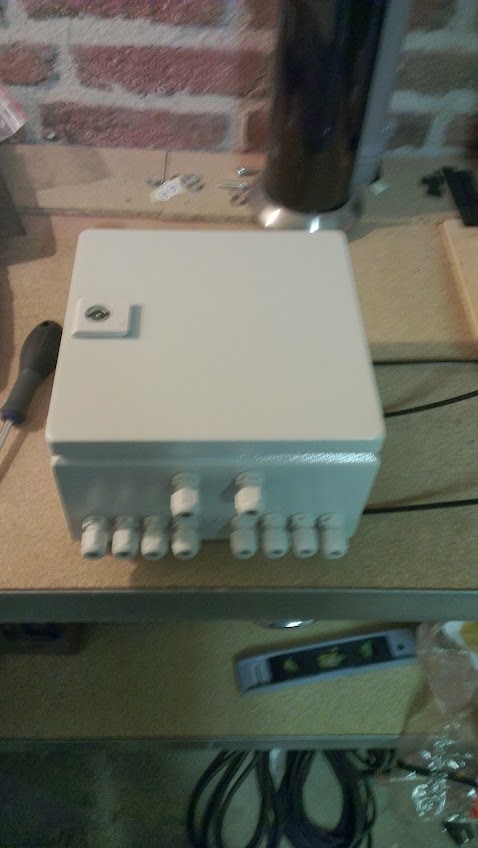

Omdat het belangrijk is dat de switches goed beschermd zijn heb ik een electrisiteitskast besteld 200 x 200 x 120
Deze is voldoende groot zodat ik later mocht ik willen mijn installatie nog kan uitbreiden.

Ik ben begonnen met gaten boren voor de bevestiging en voor de wartels en deze plaatsen.



Vervolgens heb ik de switches erin gemonteert op de montageplaat.



Daarna keurig alle kabels van de lnb aan een kant voorzien van een F-connector en geseald met krimpkousen.

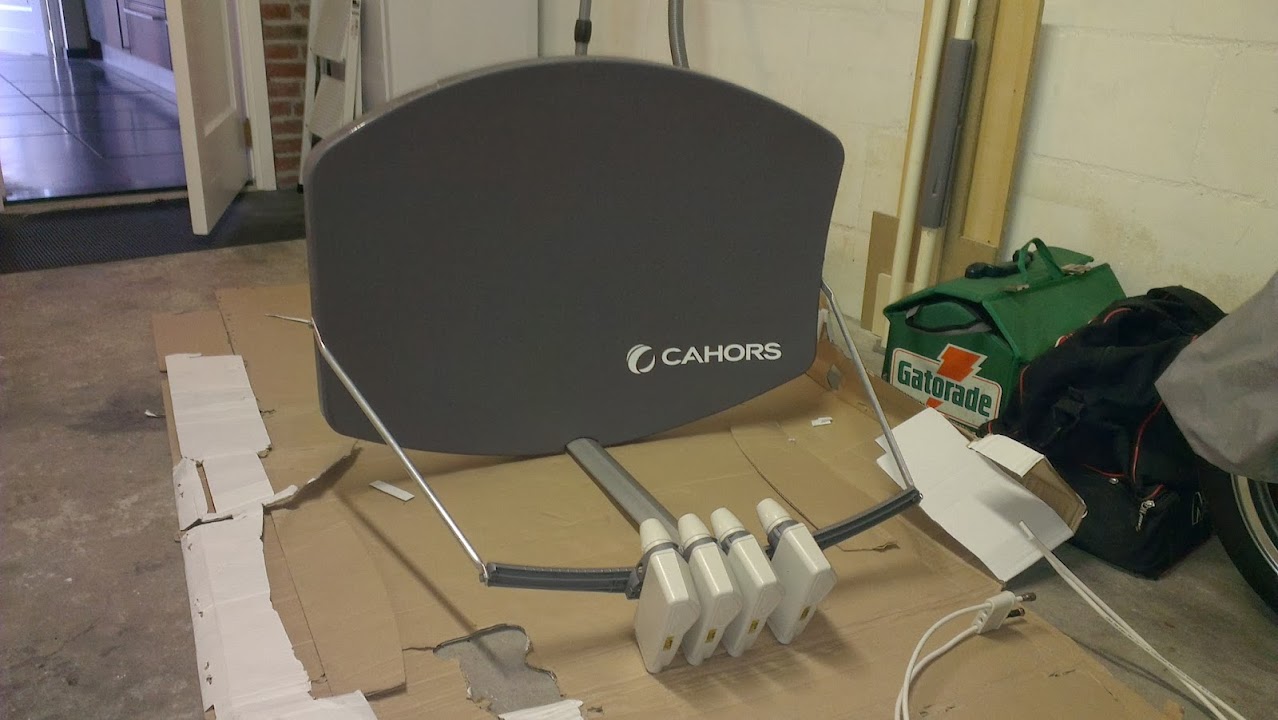

De schotel gepreassambleerd. Hierbij heb ik via de site van viosat of hoe ze tegenwoordig ook mogen heten eerst mijn configuratie uitgedraaid en alle instellingen gelijk globaal goed gezet.




Alles klaar voor de montage op zijn plek.
De mast van de schotel met rotor staat er nog en hergebruik ik. Deze is verstelbaar. Dus ik heb mezelf ervan verzekerd dat deze nog steeds perfect vertikaal stond.

Een hele klus hoor ik denk dat de schotel misschien wel 15 kg weegt en hij is vooral onhandig om mee de trap op te nemen.
Nadat ik hem op de mast geplaatst heb heb ik hem even snel uitgericht op 19.2 en hier kreeg ik beeld (voorlopig)
De definitie bekabeling kan gemonteerd worden en netjes worden vastgezet.







En dan tot slot het eindresultaat.
Ik moet zeggen dat ik erg tevreden was.


Misschien niet de meest beste foto maar voorlopig heb ik nog geen betere.

Wat betreft het afstellen. Ik had de 19.2 ongeveer goed gezet. Dus deze ging ik optimaliseren. uiteindelijk kwam ik op 83% 13.1 db
Heel aardig. En wat bleek 13.0 23.5 en 28 bleken nog een sterker signaal te hebben tussen de 13.5 en 14.5 db
Na het instellen van de optimale skew was ik tevreden.

Morgen nog even de tegels terug op de voet leggen zodat deze ook weer wind bestendig is.
Dus nu maar hopen dat het vannacht niet gaat waaien.  :idea: :twisted:

En ik ben natuurlijk benieuwd wat jullie ervan vinden (en of jullie op aanmerkingen / verbeteringen hebben)

Offline mebo870

  • Administrator
  • Platina Member
  • *
  • Posts: 6893
  • : be
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #95 on: January 14, 2014, 12:48:49 AM »
Dat ziet er gelikt uit, een installateur zal het niet beter doen.
Toch een vraag, waarom 4 Alps lnb's ?

Offline EL Bandito

  • Platina Member
  • *
  • Posts: 10049
  • LuxSat Forum, het verbindend element in satellite.
    • LuxSat Satellite
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #96 on: January 14, 2014, 07:43:11 AM »
Inderdaad ziet er gelikt uit.

Offline krieter

  • Gold Member
  • *
  • Posts: 1530
  • : be
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #97 on: January 14, 2014, 08:25:03 AM »
@rofel,
Dat is inderdaad proper werk  :cool:

Hier heb ik ook een Visiosat Bigsat met 4 alps LNB's tot volle tevredenheid.
Deze staat op het dak en heeft een doorvoering voor de 16 coaxkabels (Belden 125 wit) naar de disecq switchen die op de zolder gemonteerd zijn.

Uiteindelijk gaan er dus dan 4 coaxkabels naar de ontvangers:
2x naar de et9000 en telkens 1 naar een VU+Duo en een DB500HD

Ik zou de foto's kunnen laten zijn maar weet niet hoe ik ze op de Luxsat website moet plaatsen!?

Verder ben ik benieuwd naar jou waardes van het signaal Snr en dB op de verschillende satellieten.

Straks zal ik de onze wel eens opvragen en hier plaatsen zo kunnen we eventueel eens vergelijken.

Suc6, mvg, krieter.

Visiosat Bigsat
HB, Astra 1/2/3 + 4xQuad disecqswitch
CTet9000 met WD 500Gb HDD
VU+Duo 2x
DB500HD
Alle HD boxen naar Lacie NWS-NAS
Bekabeld gigabitnetwerk via Linksys EA6500 gigabitrouter + 2x Zyxel switch 8 ports.
2x PC / Dell laptop / AC Ryan mini / Ugoos UT3 mediaplayer
OpenPli / CCcam 2.3.0

Offline rof-fel

  • V.I.P Member
  • ****
  • Posts: 179
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #98 on: January 14, 2014, 09:18:16 AM »
Nou bedankt iedereen,

@ Mebo,
Mijn ervaring met de alps is gewoon goed. Ik heb wel de invertros overwogen. Maar ook met regen e.d. altijd goede ontvangst. Misschien 2 a 3 keer per jaar 10 minuten niet als t echt verschrikkelijk slecht is. Maar dan heeft iedereen er last van. Dus ik dacht ik gebruik ze gewoon weer.
Mijn ervaring is dat als je veel last van uitval heb dat dan de schotel gewoon niet optimaal staat. al kan ik niet ontkennen dat sommige lnb's wel een percentage winst geven ten opzicht van de alps.

@ Kieter,
Het dak waar de Big Bisat op staat is een tuinhuisje. Ik had ook overwogen om die kast die nu achterop de schotel hangt daar binnen te hangen. Maar ik zag het niet zitten om een doorvoer te maken voor 10 kabels. Maar dit is op zich ook een heel mooie oplossing.

Als je foto's wil plaatsen. (ik moest het zelf ook even uitvogelen)
Je kunt bij het aanmaken van het bericht lettertype kiezen en zo. Daaronder staat afbeelding toevoegen.
Dan krijg je een stukje tekst Ik heb de haakjes even weggehaald: img /img waartussen je de url (internet adres) kan plakken waar de foto te vinden is. Dus je moet wel zorgen dat je foto al ergens online staat. Zelf heb ik gekozen voor mijn google album. Maar dit kan bijvoorbeeld ook picasa zijn.'

Ik ben wel benieuwd naar je foto's. misschien doe ik nog wel ideeën op voor verbetering.

Mijn waardes zal ik vanavond nog eens een keer uitlezen als ik de tegels op de tegelvoet heb geplaatst. Ik verwacht dat mijn voet zich dan nog iets zet namelijk.

Offline krieter

  • Gold Member
  • *
  • Posts: 1530
  • : be
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #99 on: January 14, 2014, 12:47:15 PM »
OK mijn foto's staan nog niet online. Ik zal een en ander eens testen maar probeer ze op Luxsat te zetten deze week.Mvg, krieter

Visiosat Bigsat
HB, Astra 1/2/3 + 4xQuad disecqswitch
CTet9000 met WD 500Gb HDD
VU+Duo 2x
DB500HD
Alle HD boxen naar Lacie NWS-NAS
Bekabeld gigabitnetwerk via Linksys EA6500 gigabitrouter + 2x Zyxel switch 8 ports.
2x PC / Dell laptop / AC Ryan mini / Ugoos UT3 mediaplayer
OpenPli / CCcam 2.3.0

Offline nokirol

  • Global Moderator
  • Platina Member
  • *
  • Posts: 2179
  • : be
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #100 on: January 14, 2014, 02:22:10 PM »
dit is inderdaad een mooi werk stukje  :cool: :cool:

zelf heb ik ook een Big Bisat (Visiosat) met op dit ogenblik 4 alps lmb's. (voordien 8 lmb's.)
die werken perfect, waarden van 12,6 db. tot 14,4 db.
groeten van Roland.


DB.900UHD 4K +500gb hdd/ DB.520HD/ DB.8000HD+650gb hdd/D (DB.7025+500gb hdd         +2 DB7020.in de kast)
Cas3 /Diablo /Dragon / enz.
Visiosat Bigsat 4 twin lmb's +4 singel lmb's / draaibaar 1.20 cm.

Offline jeanlili

  • Platina Member
  • *
  • Posts: 2487
  • : ie
  • ***** I Love Sats at Night *****
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #101 on: January 14, 2014, 06:27:16 PM »
Knap gedaan rof-fel  :cool: , verry profescional !
    Greetz...JEAN <love lux>

Offline krieter

  • Gold Member
  • *
  • Posts: 1530
  • : be
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #102 on: January 15, 2014, 12:55:32 AM »
Waardes signaal:

Astra1 > BVN > 14,2 > 87%
Astra2 > RTL7 > 12,3 > 75%
Astra3 > BVN > 13,3 > 82%
HB       > Rai Sport1 > 11,4 > 70%

Foto's is voorlopig nog een probleempje moet ik wat tijd voor maken.
Misschien via Picasa of Google Foto's.

Mvg, krieter.
Visiosat Bigsat
HB, Astra 1/2/3 + 4xQuad disecqswitch
CTet9000 met WD 500Gb HDD
VU+Duo 2x
DB500HD
Alle HD boxen naar Lacie NWS-NAS
Bekabeld gigabitnetwerk via Linksys EA6500 gigabitrouter + 2x Zyxel switch 8 ports.
2x PC / Dell laptop / AC Ryan mini / Ugoos UT3 mediaplayer
OpenPli / CCcam 2.3.0

Offline truckerke

  • Global Moderator
  • Gold Member
  • *
  • Posts: 1497
  • : be
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #103 on: January 15, 2014, 10:12:34 AM »
Mannekes,
Waarom het zo moeilijk maken gebruik toch gewoon het progje "picture upload" van de LuxSat-toolbox
Dit wijst zijn eigen uit foto uploaden ff link kopieren en dan plakken tussen de  "voeg afbeelding toe"
Dit is het icoontje onder de vette B
Grts peter
mijn opstellingen TVV basic+
VU+UNO VTi v.7.0.0
  Thuis T90  13-16-19.2-23.5-28.2
1x Profiline DiSEqC Relais 9/1 & 2x Diseqc Vantage 4/1 4 x Quad LNB, Edision & 1x Smart Titanium Edition TS Single
   Camping T55 13-19.2-23.5-28.2 + Power Wifi USB buitenantenne
1x Diseqc Vantage 4/1 4x Smart Titanium Edition T

Offline cookie monster

  • V.I.P Member
  • ****
  • Posts: 117
  • : 00
Re: Hoe heb jij jouw schotel opgesteld ?
« Reply #104 on: September 07, 2016, 04:00:21 AM »
C :37party-smiley-019: :37party-smiley-019: kie M :cool: nster
C U L'8'R WEIRDOGAToRS

I was born once , as an invasion of the bodysnatchers ,
but the doctor did get a brain-attack !! my name:

breedbandwurger 1967

http://hetwokpanmonster.be/schotelantenne/satellite-pictures.pdf
